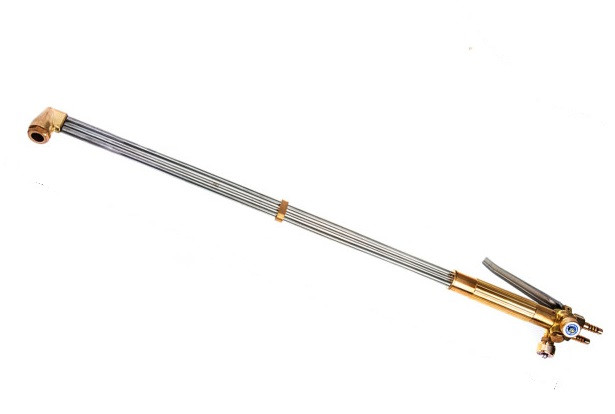

Різак універсальний ПТК Р3-345ПУ, кут головки 110, L-770 ацетилен-пропановий

Універсальний подовжений різак Р3-345ПУ внутрішньосоплового змішування газів призначений для ручного кисневого різання листового та сортового металопрокату з низьковуглецевих сталей завтовшки до 300 мм. Різак має підвищену надійність конструкції, яка досягається завдяки штампованим латунним елементам різання.

Різак може працювати на пропані й ацетиліні. Вибір газу залежить від встановлених газозмішувальних мундштуків. Мундштуки мають три запірні пояски, які запобігають перетіканню газів і забезпечують змішування газів безпосередньо в мундштуці, забезпечуючи безпечне використання. Різак постачається з розбірним люндштуком No2PM. Тиск газу на вході та витрата залежить від встановленого мундштука. В інструкції з експлуатації вказані орієнтовні дані.

Маркування розбірних пропанових/нерозбірних ацетиленових мундштуків і товщина розрізаного металу:

• No0PM/0А (3–10 мм).

• No1PM/1А (8-15 мм).

• №2PM/2А (15–30 мм).

• No3PM/3А (30-50 мм).

• No4PM/4А (50–100 мм).

• No5PM/5А (100–200 мм).

• №6PM/6А (200–300 мм).

Особливості:

• Кут нахилу головки різання 110° і подовжена конструкція різака допоможуть виконувати роботи у важкодоступних місцях.

• Різак не вимагає встановлення вогнеперешкоджувальних клапанів.

• Різак укомплектований ніпелями, що дає змогу використовувати гумотканинні рукави з внутрішнім діаметром 6 і 9 мм без додаткових перехідників, накидними гайками M16х1,5 для подавання кисню і M16х1,5LH для подавання пального газу.

• Товар постачається в індивідуальному пакованні, що виключає бій і забезпечує збереження комплектації під час транспортування та зберігання на складі.

• Застосовуваний горючий газ: Пропан-Бутан, Ацетилен.

• Товщина розрізуваного металу, мм: до 300.

• Тиск кисню на вході, МПА (кгс/см2):2,5–10.

• Тиск пропану на вході, МПА (кгс/см2):0,4–1,5.

• Тиск ацетилену на вході, МПА (кгс/см2):0,30–0,50.

• Витрата кисню, м3/год: 44-33,2.

• Витрата пропану, м3/год:0,41–0,86.

• Витрата ацетилену, м3/год:0,025-1,5.

• Виготовлення: Розкішне/Клапанне.

• Кут нахилу головки різання: 110°.

• Довжина різання, мм: 770.

• Вага нетто, кг: 0,9.

Комплектація

• Різак подовжений Р3-345ПУ, L=700 — 1 шт.

• Мундштук пропановий No2PM — 1 шт.

• Ніпель універсальний діаметром 6/9 мм — 2 шт.

• Гайка накидна M16х1,5 — 1 шт.

• Гайка накидна M16х1,5LH — 1 шт.

• Посібник з експлуатації — 1 шт.
